Diese Seite dokumentiert die technische Struktur meines Studios – alles, was hinter den Effektboards passiert.
Ich sammle hier die komplette Architektur: Patchbay‑Routing, RME‑Zuweisungen, Monitoring, Cab‑Simulationen, Gain‑ und Ambience‑Matrix, Amp‑Zuteilungen und alle Regeln, die mein Setup zusammenhalten.
Die Inhalte sind nicht als „Lehrbuch“ gedacht, sondern als offenes Arbeitsdokument. Vieles hat sich über Jahre entwickelt, manches ändere ich immer wieder, und einiges ist schlicht das Ergebnis von Ausprobieren, Scheitern und Verbessern.

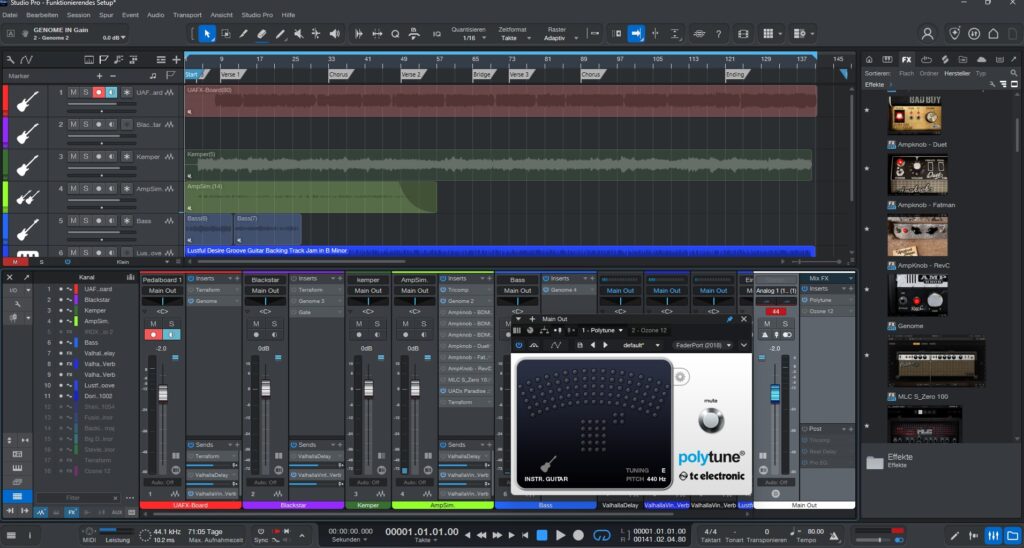

1. Studio‑Architektur – Gesamtüberblick

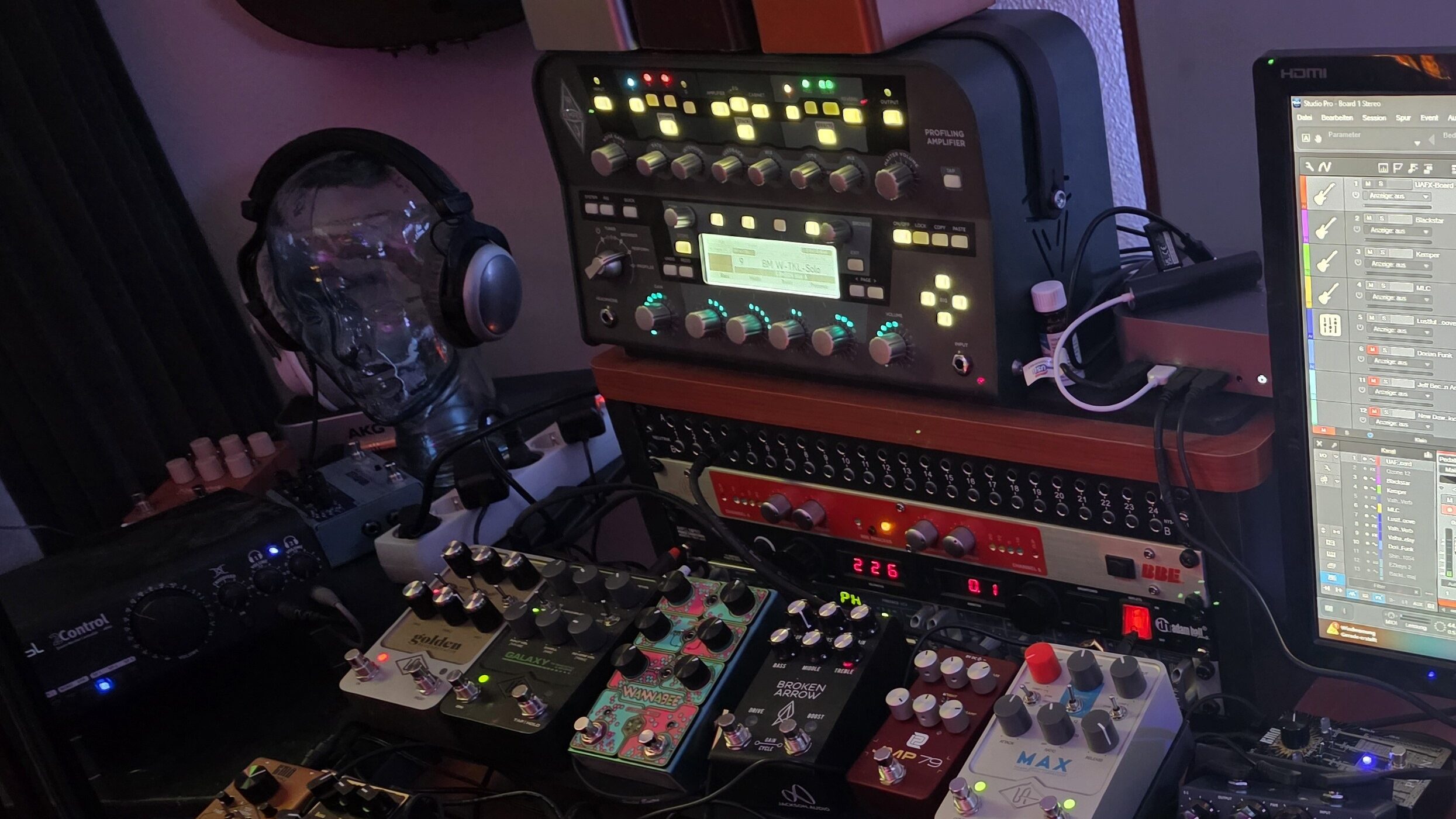

- Zentrale Patchbay
- RME Fireface UCX als Recording‑Hub
- Monitoring über KRK Rokit 7 G5
- Alle Boards 1–5 laufen über Cab‑Simulationen
- Röhrenamps mit physikalischen Boxen (Boards 4/4A/6/7)
- Stand‑Alone‑Rigs ohne Recording (Boards 7 & 8)
2. Signalfluss – Grundprinzipien
- FrontEnd → Drives → Modulation/Ambience → Amp/Preamp → Cab‑Sim → Patchbay → UCX
- Keine doppelten Cab‑Sims
- Ambience immer hinter dem Preamp
- Gain‑Staging logisch von Low‑Gain nach High‑Gain
- Noise‑Management je nach Board unterschiedlich (NS‑1X, Pylon, NS‑2, ISP)
3. Patchbay‑Routing
- Alle Recording‑Boards laufen über die Patchbay
- Röhrenamps (Friedman, Egnater, JVM) optional über Line‑In 7/8
- Stereo‑Boards (Board 1) → UCX 3/4
- Mono‑Boards → UCX 5–8
- Stand‑Alone‑Boards → kein Patchbay‑Pfad
4. RME Fireface UCX – Einbindung & Gain‑Staging
Zuweisungen:
- Board 1 → Input 3/4
- Board 2 → Input 5
- Board 3 → Input 6
- Board 5 → Input 7
- Board 6 → Input 8
- Board 4/4A → optional Line‑In 7/8
- Kemper → S/PDIF L/R
Grundregeln:
- Pegel zwischen –12 dB und –18 dB
- Keine doppelte Cab‑Sim
- Monitoring über SPL 2Control
5. Cab‑Simulation – Rollenverteilung
| Board | Cab‑Sim | Typ |
|---|---|---|
| Board 1 | UAFX interne Cabs | Stereo |
| Board 2 | Captor 4 | Mono |
| Board 3 | CabRig intern | Mono |
| Board 4 | Genome (Software) | Mono |
| Board 4A | C.A.B. M+ (optional) | Mono |
| Board 5 | Captor X | Mono |
| Board 6 | Captor 8 | Mono |
| Board 7 | – | Interner Speaker |
| Board 8 | – | GC‑112 |
Regel: → Immer nur eine Cab‑Sim pro Signalweg.
6. Physikalische Lautsprecher‑Zuteilung
- Friedman T7020 → Friedman 112 (Creamback 65)
- Fender Pro Reverb → interne 2×12
- JVM410H → Marshall 1936 (2× G12T‑75)
- DSL1HR → Palmer 1×12 (G12T‑75)
- Egnater Rebel 20 → Rebel 112X (Elite 80)
- Mooer Mini Rig → GC‑112 (V30)
7. Studio‑Monitoring
Alle Boards 1–5: → Patchbay → UCX → KRK Rokit 7 G5 → Cab‑Sim gemäß Ampelregel → Kein physikalischer Speaker
8. Ambience‑Matrix (Boards 1–8)
| Board | Delay | Reverb | Charakter |
|---|---|---|---|
| 1 | Galaxy ’74 | Golden | Studio‑Ambience |
| 2 | Galaxy ’74 #2 | Immerse | Klassisch |
| 3 | Clockwork | Evermore | Analog + Lexicon |
| 4 | Halo | M300 | Lead‑Ambience |
| 4A | Del‑Verb | Catacombs + Del‑Verb | Ambient Marshall |
| 5 | Del‑Verb | Del‑Verb | Kompakt |
| 6 | Carbon Copy | JHS Hall | Analog + Hall |
| 7 | Dispatch Master | Dispatch Master | Kombi |
| 8 | SpaceTime | Fathom | Ambient |
9. Gain‑Staging‑Matrix (Boards 1–8)
| Board | Low‑Gain | Mid‑Gain | High‑Gain | EQ | Besonderheiten |
|---|---|---|---|---|---|
| 1 | Blue Note, Lightspeed | Broken Arrow, Voyager | Wannabee | – | MAX Preamp |
| 2 | Peacekeeper, Blues Power | Broverdrive, Smallbox | – | – | Fender‑Stack |
| 3 | Logan | Dirty Shirley, Halcyon | – | MXR108 | 1176 vor Amp |
| 4 | Royal Blue | AT+ | Revv G3, Gorilla | – | Pylon |
| 4A | Royal Blue | AT+ | Revv G3, Gorilla | – | Sheriff Preamp |
| 5 | Kaluna II | Diablo Plus | SLO Plus | MXR108 | LA‑2A |
| 6 | – | – | Amp‑Gain | MXR 6‑Band | Prism |
| 7 | – | Rodenberg | – | – | Spaß‑Rig |
| 8 | Golden Pearl | TS‑2.0, Hi‑Power | Mooer Preamp | – | Preamp‑Zentrale |
10. Routing‑Matrix (Schalter‑Verteilung)
- Lehle Dual SGoS → Board 1 ↔ Board 3
- KMA AB/Y → Board 5 ↔ Board 2
- HB Intersection #1 → Friedman ↔ Egnater
- HB Intersection #2 → DSL1HR ↔ Mooer Mini Rig
11. Röhrenamp‑Charakteristik – Kurzüberblick
- Friedman T7020 → Modern‑Marshall, straff, Lead‑fokussiert
- Egnater Rebel 20 → klassisches Marshall‑Voicing
- JVM410H → Multi‑Channel‑Marshall, modifiziert
- DSL1HR → Low‑Volume‑Marshall, Spaß‑Rig
12. UAFX Amp‑Modelle – Übersicht
- Dream ’65 → Fender
- Ruby ’63 → Vox
- Woodrow ’55 → Tweed
- Lion ’68 → Marshall
- Enigmatic ’82 → Dumble
13. Wartung, Firmware & Presets
- Firmwarestände dokumentieren
- IR‑Presets sichern
- UAFX‑Presets archivieren
- Two‑Notes‑Presets versionieren
- Patchbay‑Änderungen protokollieren
